易燃介质怎么选泵?防爆插桶泵选型与 ATEX 要点
抽汽油、酒精、丙酮、有机溶剂,光买"防爆电机"还不够——讲清防爆合规的完整链条与选型要点。
输送易燃介质(闪点 < 55℃,如汽油、酒精、丙酮、多数有机溶剂)不能用普通电动插桶泵。合规的防爆方案是三件事各自达标、缺一不可:① 防爆驱动——电动选 ATEX 防爆电机(JESSBERGER JP-440 / 460 / 480),或选气动马达(JP-AIR 1 / 2 / 3,靠压缩空气、无电气火花);② 泵管选 ATEX 认证的 316Ti 不锈钢(可达 Ex-zone 0);③ 全程电位均衡接地。关键澄清:"防爆"不等于"电机防爆就行"——驱动马达与泵管必须各自持有 ATEX 认证,再加接地,才构成完整防爆链。
01什么算"易燃介质"?先看闪点
判断要不要防爆,第一步看介质的闪点。闪点低于约 55℃ 的液体,在常温下就能挥发出可被点燃的蒸气,属于易燃/危险区作业。常见的有:
- 汽油、石脑油、轻质燃油;
- 乙醇(酒精)、甲醇、异丙醇;
- 丙酮、甲苯、二甲苯、多数有机溶剂与稀释剂。
抽取这类介质时,泵的电气火花或流动产生的静电火花都可能引燃挥发的蒸气——这正是必须用防爆方案的原因。
注意区分:柴油、取暖油闪点较高(属危险品 A III 级),通常不在"易燃需防爆"之列,可用 ProTank 柴油泵。具体介质请以其安全数据表(SDS)的闪点为准。
02防爆是"电机防爆"还是"泵管防爆"?
两者都要,而且要各自认证。一套插桶泵由驱动马达 + 泵管两大件组成。防爆合规要求驱动与泵管各自持有 ATEX 认证,再加上电位均衡接地——任何一件不达标,整套就不防爆。
最常见的误区是:"我买了防爆电机,就能抽汽油了。"这是错的。如果泵管不是 ATEX 认证的导电不锈钢、或者没有接地,流动摩擦积累的静电仍可能放电打火。完整的防爆链是三件套:
原厂对此有明确要求:输送易燃介质或在危险区作业时,电位均衡(接地)是"绝对必要的"(absolutely necessary);且驱动马达与泵管必须分别为 ATEX 认证型号。
03电动防爆 vs 气动:两条合规路线
两条路都合规,按现场气源与作业习惯选。
路线 A · ATEX 防爆电机

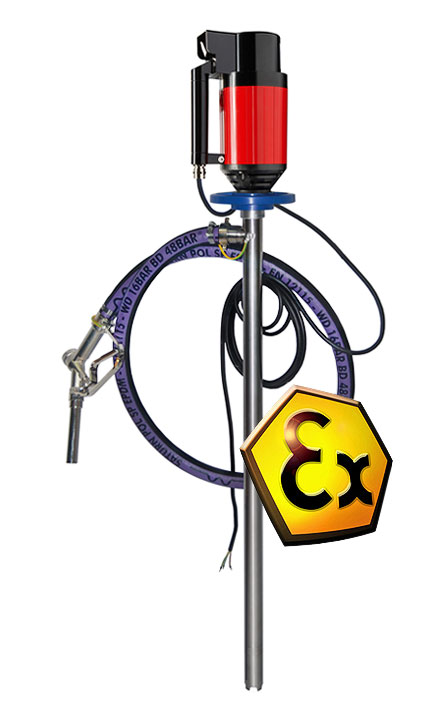

用 JESSBERGER 防爆电机 JP-440 / 460 / 480 驱动 + ATEX 认证不锈钢泵管。三型号同持 ATEX 2014/34 + IECEx 双认证,防爆型式 II 2G Ex db IIC T6 Gb,防护 IP 55。其中 JP-480(825W)是主力机型 JP-280 的防爆版,功率同档。
路线 B · 气动马达
用 JESSBERGER 气动马达 JP-AIR 1 / 2 / 3 驱动 + ATEX 认证不锈钢泵管。气动马达靠压缩空气驱动、本身无电气火花,全系 ATEX 2014/34 第 2 类(Ex 2 GD c IIC T6);最大工作压力 6 bar。车间已有压缩空气时,气动路线往往更省事。
| 对比项 | 防爆电机 JP-440 / 460 / 480 | 气动马达 JP-AIR 1 / 2 / 3 |
|---|---|---|
| 功率 | 400 / 640 / 825 W | 300 / 600 / 400 W |
| 防爆认证 | ATEX 2014/34 + IECEx;II 2G Ex db IIC T6 Gb | ATEX 2014/34 第 2 类;Ex 2 GD c IIC T6 |
| 动力源 | 电源(IP 55) | 压缩空气(max 6 bar,无电气火花) |
| 适配 | 无气源、需大功率(JP-480 = JP-280 防爆版) | 现场有压缩空气、追求本质少火花 |
表中为原厂已核参数;其余型号与具体配置以原厂最新资料及工况确认。无论选哪条路线,泵管都必须是 ATEX 认证的不锈钢、且驱动与泵管各自持证。
04泵管为什么必须是 316Ti 不锈钢
易燃介质须配 ATEX 认证的 316Ti 不锈钢泵管。原因有二:一是不锈钢导电,配合接地能把静电安全导走;二是 316Ti 耐溶剂、醇类、丙酮等介质。原厂不锈钢泵管可达 Ex-zone 0、温度组别 T4。
而其它材质泵管不能用于易燃场景:
- PP / PVDF:塑料不导电,有静电积累风险——用于酸碱、腐蚀介质,不用于易燃;
- 铝:用于柴油、取暖油等矿物油品,不用于易燃溶剂。
选材的详细对照可参考 JP-280 四材质泵管(PP / PVDF / 铝 / 316Ti 不锈钢)。
05选型清单与常见问题
选型前先确认 5 件事
- 介质闪点是否 < 55℃(决定要不要防爆);
- 现场是否有压缩空气(决定电动还是气动路线);
- 需要的流量 / 扬程 / 粘度(决定功率档);
- 桶型:200L 桶还是 IBC(决定泵管长度);
- 是否需要食品级或其它特殊合规。
常见问题
Q:普通电动插桶泵能抽汽油吗?
不能。JP-280 等通用电机原厂明确标注"非防爆",仅限非易燃的中性 / 酸碱 / 腐蚀介质;易燃介质必须换防爆方案。
Q:为什么一定要接地?
抽取时介质与管壁摩擦会积累静电,接地把电荷持续导走、避免静电火花;原厂称在易燃 / 危险区作业时接地"绝对必要"。
Q:防爆电机能配普通塑料泵管吗?
不合规。泵管必须是 ATEX 认证的不锈钢——驱动与泵管各自达标才算防爆。
信源 / 参考
- 防爆电机 JP-440 / 460 / 480 参数与认证(II 2G Ex db IIC T6 Gb,ATEX 2014/34 + IECEx)—— JESSBERGER 原厂官网 jesspumpen.com 防爆电机子页。
- 气动马达 JP-AIR 1 / 2 / 3 防爆标识(Ex 2 GD c IIC T6,ATEX 2014/34 第 2 类)、max 6 bar —— 同上,气动马达子页。
- 泵管材质与 Ex-zone 0 / T4 不锈钢、通用电机"非防爆"口径、接地"absolutely necessary" —— 同上,泵管材质页与通用电机说明。
- 设备防爆指令 —— 欧盟 ATEX 指令 2014/34/EU。
